Como instalar o painel do gol G-III no Buggy.

Então amigos, como prometido, este é o tópico para instalar o painel do Gol G-III no buggy.
Não tenho como informar cores de fios nos buggys pois vocês já até sabem o motivo :-D

Lista de materiais;
Uma boia de combustível de Gol G-II (Bola) ano 1996.
Uma boia eletrica velha de brasilia, pode ser queimada, só iremos aproveitar a carcaça.
Um sensor de velocidade de Gol G-II 1996 ( tem que ser este, pois ele tem três fios e entrada para cabo de velocímetro.)
Um painel VDO de gol G-III com o conector azul e um pedaço do chicote eletrico.
Abraçadeiras Presilha de nylon.

Primeiramente, temos que preparar a bóia, desmonte a bóia de brasilia retirando a bóia da carcaça e a tampinha quadrada e a sua resistência, deixe a parede quadradinha, pois nela irá encaixar a boia do gol bola e prender com 2 ou 3 presilias de nylon, esta não tenho foto, pois já está montado no buggy. (qualquer duvida me fale que explico melhor se precisar)

O conector da boia será ligado no pino 05 do conector azul do painel G-III, e o outro ligado direto na carcaça é terrra.

Abaixo a foto da boia do gol e da brasilia com maiores detalhes;






Agora vamos para o sensor de velocidade.

No sensor será ligado na parte superior o cabo de velocimetro do buggy, a parte de baixo do sensor tem que ser isola, e bem fechada para nao entrar água.

O fio do meio do sensor é o que envia o pulso para marcar a velocidade e odometro no painel e este é ligado no pino 26 co conector azul do painel;
O primeiro fio é positivo pós chave, o terceiro é terra.
Este sensor tem que ficar bem preso na fibra para que ele não rode quando o cabo girar.
Imagens do sensor com algumas dicas;



Este é o conector azul do painel, a tampinha rosa pode ser removida para o chicote ser removido da capinha azul para facilitar a identificação, mas na segunda imagem temos o diagrama elétrico do painel, mostrando a pinagem e as cores dos fios.





O conta-giros deve ser ligado no negativo da bobina, a bobina original não funciona 100% tem oscilações, Na bobina de Gol MI Bosch funciona 100%.

Pinagem de ligação painel Buggy;

Pino 1 é vago, não ligar.
Pino 2 é vago, não ligar.
Pino 3 Ligar +12V pós ignição (para o painel não permanecer ligado com chave desligada).
Pino 4 Ligar ao positivo da seta direita do buggy.
Pino 5 Ligar no Medidor combustível de gol.
Pino 6 é vago, não ligar.
Pino 7 é Terra.
Pino 8 é Medidor temperatura Ligar ao sensor de temperatura adaptado ao motor.
Pino 9 é Terra.
Pino 10 é vago, não ligar.
Pino 11 Contagiros (RPM), ligar no negativo da bobina.
Pino 12 Ligar no fio que vai na lampada da carga de bateria no painel do buggy.
Pino 13 é vago, não ligar.
Pino 14 + Led desembaçador, Não ligar.
Pino 15 Ligar no fio que vem do sensor de pessão do óleo com sinal negativo.
Pino 16 é vago, não ligar.
Pino 17 é vago, não ligar.
Pino 18 é vago, não ligar.
Pino 19 é vago, não ligar.
Pino 20 Ligar no positivo que ilumina o painel do buggy.
Pino 21 é vago, não ligar.
Pino 22 é vago, não ligar.
Pino 23 Ligar ao positivo 12V direto para manter o odometro memorizado e hora.
Pino 24 Terra
Pino 25 Linha Terra KL-31 Potenciômetro para diminuir e aumentar a densidade da luz no painel
Pino 26 Sinal positivo Led lanternas Usado junto com pino 32
Pino 27 é vago, não ligar.
Pino 28 Velocimetro, ligar no fio do meio do sensor.
Pino 29 Sinal negativo, ligar ao freio de mão
Pino 30 Ligar ao fio positivo que indica farol alto no painel do buggy.
Pino 31 Ligar ao positivo da seta esquerda do buggy.
Pino 32 Sinal negativo Led lanternas Usado junto com pino 26

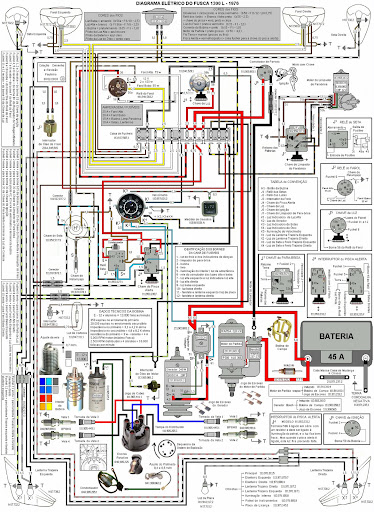

E por ultimo o esquema elétrico do fusca;


O resultado é este;

Parabéns Fabrício, belo material. Vai facilitar em muito que tá pensando em instalar um. Que por sinal ficou muito bonito.

É muito show essa instrumentação toda, parabéns, gostaria de ver uma foto do painel a luz do dia, abração.

Esse merece dois pontos de cada, parabéns pelo tuto e boa vontade!

Mais pra frente vou inventar uma moda também!!! Aguardem!! Hehehe
É o não é Fabrício?!!!

Márcio SPA escreveu: Mais pra frente vou inventar uma moda também!!! Aguardem!! Hehehe
É o não é Fabrício?!!!

heehheh é verdade, tira as fotos do processo todo e depois posta aqui, deixa em off, para o pessoal aguardar na curiosidade... hehehehe

Vlw pessoal, obrigado a todos, no que precisarem de dicas para instalar se caso ocorrer interesse é so falar...

VIVINHOM escreveu:É muito show essa instrumentação toda, parabéns, gostaria de ver uma foto do painel a luz do dia, abração.

Vivinho, vou ali fora tirar uma foto agora, mas o buggy ta sem volante e tudo solto que eu soltei pra retirar a carroceria do chassi.

Ta ai as fotos Vivinho.

As fotos não estão muito boas porque foram tiradas de celular, não deu pra mostrar o conta-giro funcionando porque a fiação do arranque e bateria estão desligadas.

Eu estou bolando um console legal para fazer ali embaixo do cd, e também vou pintar o painel de branco, aceito fotos e sugestões.

Não se apoquente, dá pra ver legal.

Esse foi o começo do meu console, te serve de inspiração?

VIVINHO, em casa eu olho porque aqui no trabalho não abre fotos do imageshack

VIVINHO, vi agora o console, ficou show, vc vai revestir com fibra?
Me diz uma coisa, a madeira é MDF? qual espessura?

Vou fazer tipo o seu com um porta treco até o freio de mão.

Fabricio, o cabo do velocimetro do fusca encaixa direito no sensor de velocidade ou tem que adaptar de alguma forma?

Terlecki, é só enroscar... o cabo é Plug and Play (PnP), ligar e usar... heheheh
Qualquer duvida to aê.

Fabricio, pena que tudo que colocamos nos nossos buggys não seja PnP.rsrsrs
Já imaginou o trabalho que seria poupado!!!!!
E esse esquema eletrico, está disponivel em alguma parte o forum?? Se nao estiver, tem como voce disponibilizar? Já dei uma olhada por ai e não encontrei.

Camarada, neste mesmo tópico tem o esquema eletrico do painel e do fusca (buggy), não apareceu pra você?

Fabrício-RJ escreveu:VIVINHO, vi agora o console, ficou show, vc vai revestir com fibra?
Me diz uma coisa, a madeira é MDF? qual espessura?

Vou fazer tipo o seu com um porta treco até o freio de mão.

É exatamente como estou fazendo o meu, vou procurar as fotos, 04 mexendo no mesmo computador é triste, se ñ me engano tem essas fotos por aqui mesmo, contudo aguarde mais um pouco, abração.

Fabricio, apareceu mas não consegui ampliar para poder ler as descrições que estao no diagrama.

òtimo tutorial ! parabéns e obrigado por dividir a informação ! abraço

fotos do q eu instalei
